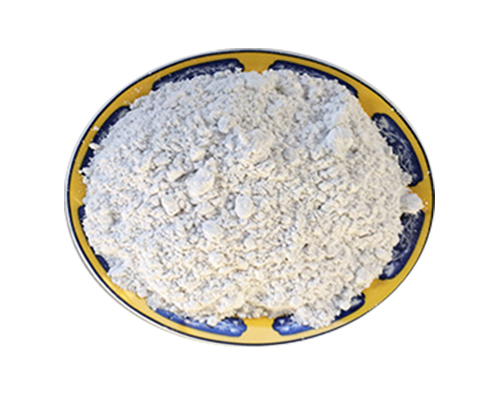

合成骨粉是替代天然动物骨粉的新型无机粉体材料，主要成分为高纯磷酸钙，凭借成分稳定、纯度可控、无杂质污染、可塑性强等优势，广泛应用于骨质瓷制备、生物陶瓷、医用材料等领域。相较于资源有限、成分波动大的天然骨粉，通过标准化合成工艺与准确成分调控技术制备的合成骨粉，性能更稳定、批次一致性更高，现已成为行业主流原料。
合成骨粉采用化学合成+高温煅烧的工业化制备工艺，全程可控可溯源，摆脱天然骨粉的加工局限。其核心原料以氢氧化钙乳液与工业磷酸为主，辅以微量改性助剂，遵循准确摩尔配比进行中和反应。标准化合成流程分为原料预处理、中和反应、沉淀提纯、脱水干燥、高温煅烧、粉碎筛分六大工序。首先将氧化钙调配为均匀氢氧化钙乳液，按固定比例缓慢喷淋磷酸溶液，在恒温搅拌环境下发生中和反应，生成磷酸钙白色沉淀前驱体。
反应完成后需调节体系pH值至9-10，通过多次洗涤、除铁、静置沉淀去除杂质离子，规避重金属与可溶性盐残留，保障粉体纯度。随后对沉淀物脱水烘干，送入高温窑炉在1280-1300℃区间恒温煅烧，促使晶体结构重组成型，最后经精细粉碎、分级筛分，得到粒度均匀、晶型稳定的成品合成骨粉，整套工艺可规模化量产，生产效率远高于天然骨粉提纯工艺。
成分调控技术是优化合成骨粉品质、适配不同应用场景的核心关键，核心聚焦钙磷比例、杂质含量、晶型结构三大指标调控。钙磷比值直接决定粉体烧结性能与成品质感，工业生产中严格控制CaO、P₂O₅含量，将钙磷摩尔比稳定在标准区间，保障骨质瓷通透温润的质感与结构强度。准确配比可有效避免比例失衡导致的坯体开裂、釉面针孔、透光性差等质量问题。
杂质准确调控是提升产品稳定性的关键环节。生产过程中通过多级除杂工艺，严控铁、镁、钠等有害杂质含量，降低粉体发色干扰，保证烧制坯体白度均匀、色泽通透。同时可根据使用需求进行改性调控，添加微量功能性助剂，优化粉体烧结温度、流动性与成型性能，适配骨质瓷、生物医用材料等不同领域的差异化需求。此外，通过调控煅烧温度与保温时长，可准确控制晶体结晶度，让合成骨粉兼具良好韧性与成型稳定性。
相较于传统天然骨粉，工艺化生产的合成骨粉优势突出。不仅解决了天然骨粉资源较少、批次色差大、杂质不可控的痛点，还能通过成分准确调控，实现产品性能定制化，大幅提升终端产品合格率。同时合成工艺绿色环保，无动物源病菌污染风险，安全性更高，适配现代工业化洁净生产标准。
总而言之，成熟的合成工艺与精细化成分调控技术，是合成骨粉替代天然骨粉、实现行业普及的核心支撑。随着粉体技术不断升级，准确控料、控温、控成分的生产模式，将持续优化合成骨粉综合性能，推动骨质瓷、生物材料行业向标准化、品质化、绿色化方向发展。
